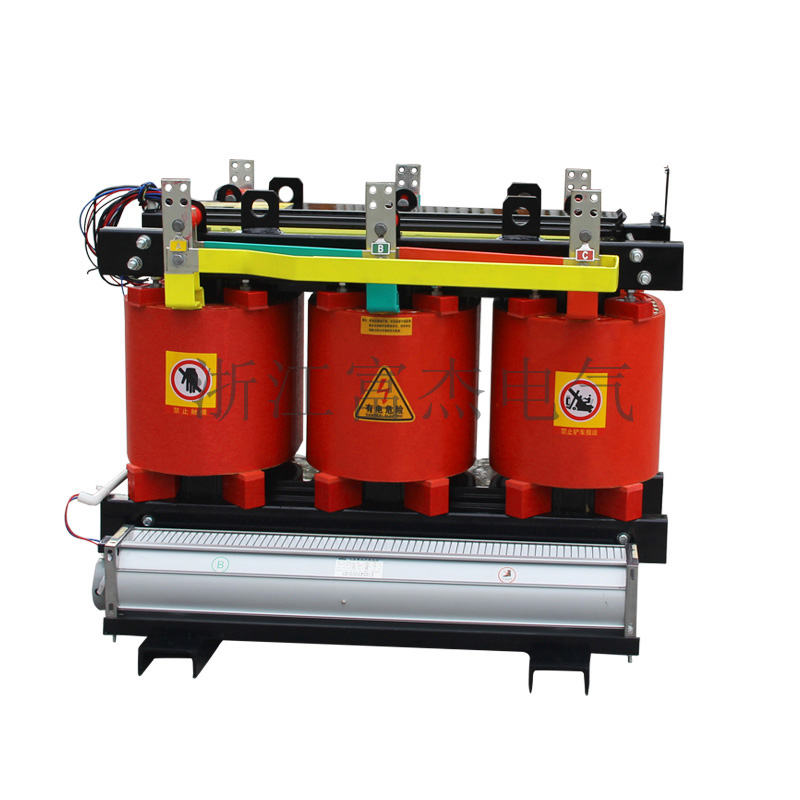

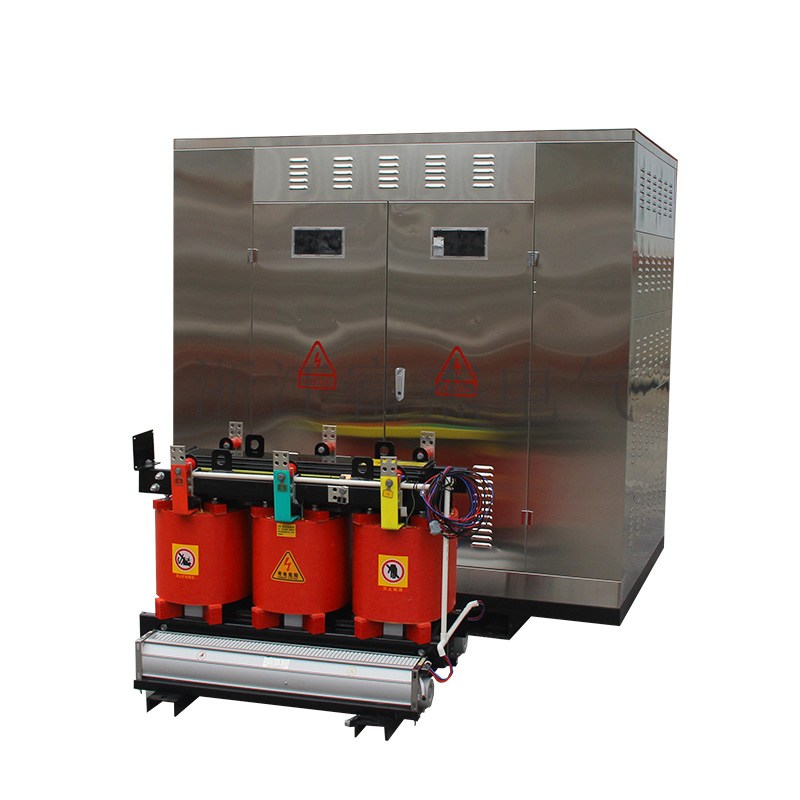

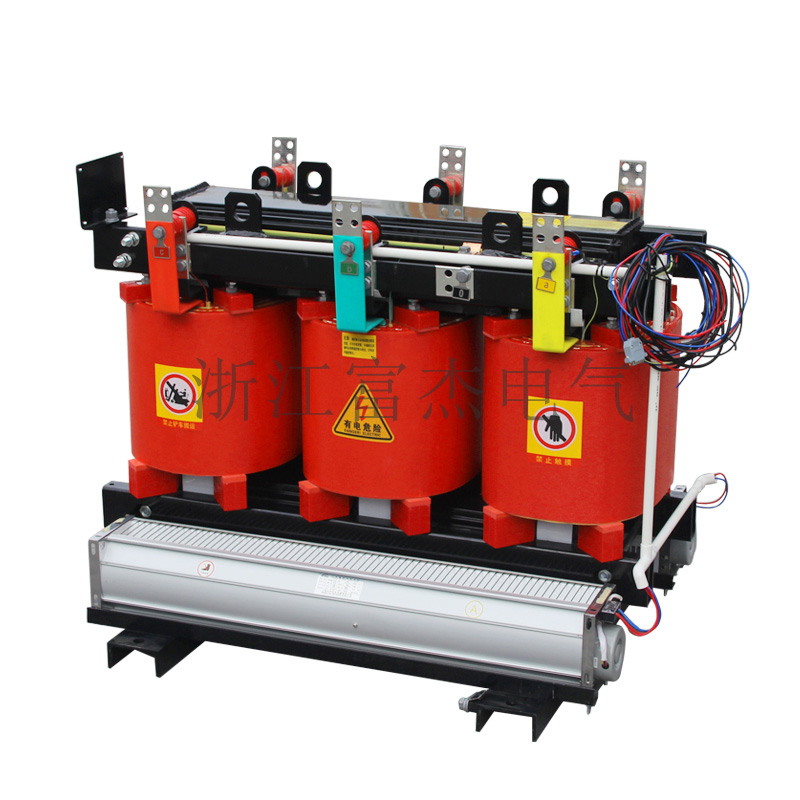

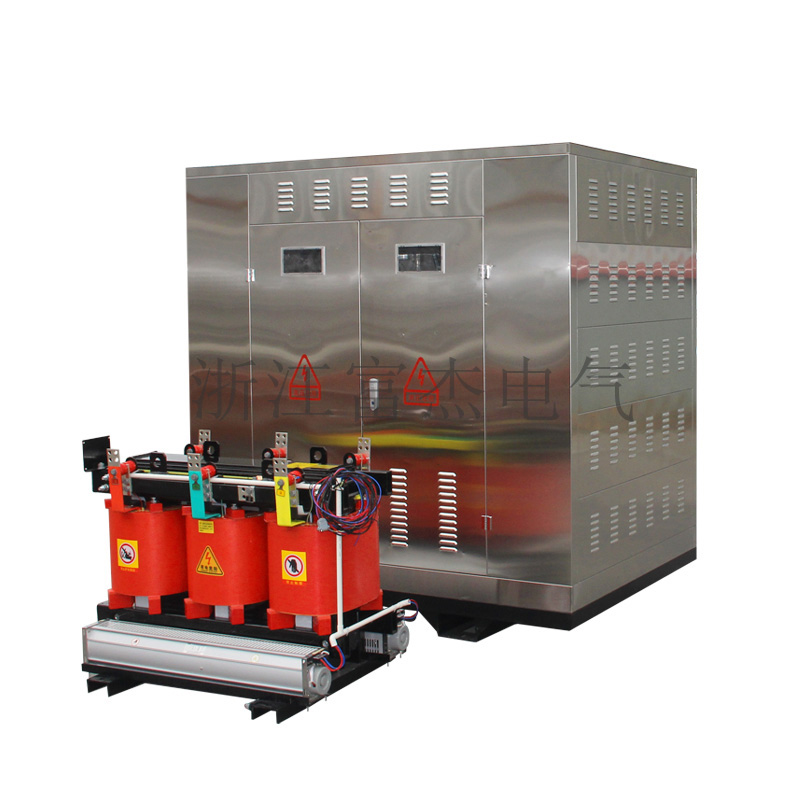

一、概述
SG系列三相干式變壓器廣泛適用于交流50～60Hz，輸入、輸出電壓不超過1000V的各種三相供電場合。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為土5%）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造；ZSG系列三相干式整流變壓器供整流設備、整流后作充電、電壓調節及直流電源之用。

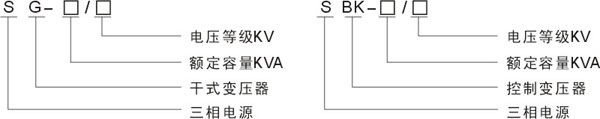

二、型號及其含義

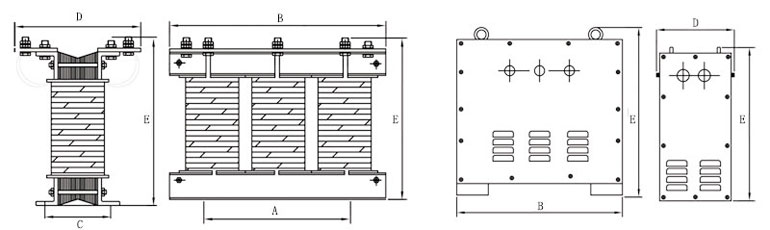

三、外型及安裝尺寸
| 型號 | 外形尺寸(開啟式) | 安裝孔距 | 外形尺寸(防護式) |
| B × D × E | A × C | B × D × E | |
| SG/SBK-1KVA | 200×150×210 | 180×120 | 310×280×300 |
| SG/SBK-1.5KVA | 240×150×230 | 180×120 | 350×300×360 |
| SG/SBK-2KVA | 240×160×230 | 180×150 | 350×300×360 |
| SG/SBK-3KVA | 250×180×230 | 180×170 | 350×300×360 |
| SG/SBK-4KVA | 300×180×280 | 220×180 | 400×350×410 |
| SG/SBK-5KVA | 300×200×280 | 220×200 | 400×350×410 |
| SG/SBK-7KVA | 380×200×350 | 280×180 | 500×400×480 |
| SG/SBK-8KVA | 380×220×350 | 280×190 | 500×400×480 |
| SG/SBK-10KVA | 380×240×350 | 280×220 | 500×400×480 |
| SG/SBK-15KVA | 420×220×400 | 280×220 | 600×500×580 |
| SG/SBK-20KVA | 420×240×410 | 280×260 | 600×500×580 |
| SG/SBK-30KVA | 480×260×460 | 320×260 | 600×500×580 |
| SG/SBK-40KVA | 530×320×500 | 320×280 | 750×600×720 |
| SG/SBK-50KVA | 530×350×520 | 450×260 | 750×600×720 |
| SG/SBK-80KVA | 630×400×580 | 450×280 | 850×650×820 |
| SG/SBK-100KVA | 720×500×650 | 550×350 | 950×700×850 |
| SG/SBK-200KVA | 850×550×700 | 600×400 | 1100×800×1000 |
| SG/SBK-300KVA | 1000×650×800 | 680×420 | 1200×800×1100 |
